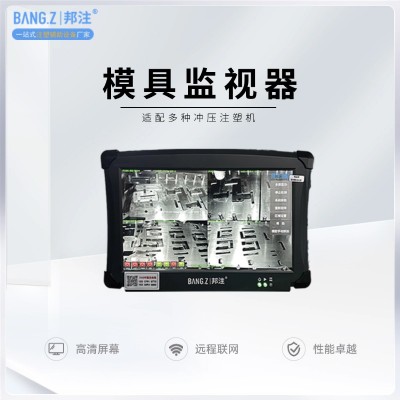

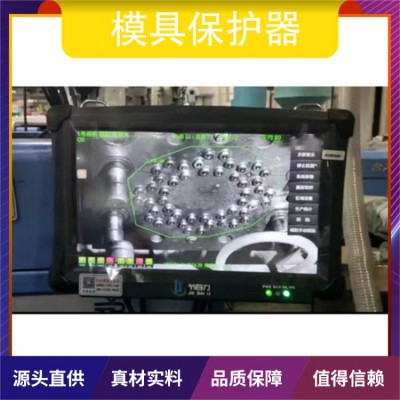

模具監視器，又稱模具保護器或模具監控系統，是一種在工業生產中用于實時監視、檢測和控制注塑機運行情況的設備。以下是對模具監視器的詳細介紹：

一、定義與功能

模具監視器通過機器視覺對比功能和電腦CPU的強大運算速度，對影像數據進行實時運算處理，智能化地監控注塑機的運行情況。其主要功能包括：

• 實時監控：對模具的運行狀態進行實時監控，包括模具的開合、頂出、抽芯等動作。
• 異常檢測：及時發現模具的異常情況，如模具堵塞、模具損壞、產品殘缺等，并發出預警或報警信號。
• 數據記錄與分析：記錄模具的運行歷史，便于分析模具的使用情況和產品質量問題。
• 提高生產效率：減少模具的維修時間和成本，提高生產效率。
• 保障生產安全：避免模具損壞和人員傷亡事故的發生。

二、工作原理

模具監視器的工作原理大致如下：

• 在注塑機開模到位時，輸出信號觸發模具保護器。
• 模具保護器對模具模腔連續取像，監控頂針是否將成型工件頂出并下落。
• 當監控到工件完全下落時，模具保護器發出確認信號反饋給注塑機，以開始下一個周期。
• 如果在設定時間內工件未落下或模具間有雜物，模具保護器則發出異常信號，停止注塑機動作并報警。

三、產品特點

模具監視器具有以下特點：

• 高效性：處理速度快，每次約50ms，不超過100ms。
• 精確性：位置檢測精確到0.05毫米，判定處理最少時間0.02秒。
• 適應性：可設定任意形狀和數量檢測區域，適用于各種復雜模具。
• 易用性：操作簡單，對普通操作工人無特殊要求。
• 多功能性：具備多種檢測功能，如閉模前檢測、滑塊位置檢測、頂出檢測、脫模檢測等。
• 可靠性：系統采用特殊結構的硬件，可靠性高。

四、應用領域

模具監視器主要應用于注塑、壓鑄、沖壓等行業，對于提高模具使用壽命、保障生產安全、提高生產效率和產品質量具有重要作用。

五、使用與維護

• 啟動與設置：打開模具監視器的電源開關，進入操作界面，設置攝像頭的分辨率、幀率、曝光度等參數，以及合適的監測區域和預警條件。
• 實時監控：啟動實時監控功能，通過攝像頭捕捉模具運行過程中的圖像，并實時查看模具的運行狀態。
• 預警與報警：根據預警信號的級別和類型，采取相應的處理措施，如緊急報警并自動停止模具運行。
• 數據存儲與分析：將實時監測到的數據進行存儲和分析，為生產優化和模具維護提供有力支持。

總之，模具監視器是現代工業生產中不可或缺的重要設備之一，它通過實時監控和智能化檢測功能，有效提高了模具使用壽命和生產效率，保障了生產安全和產品質量。
