1.電爐煙氣捕集效果的好壞在一定程度上取決于煙罩的結構形式。電爐采用半封閉式矮煙罩代替高煙罩，以減少排煙量，防止爐內煙氣外逸，可改善工人操作環境。此種煙罩的排煙量約為理論爐氣量的50~60倍，一般設計成六角形罩，根據工藝需要采用水冷骨架整體結構，便于設備檢修，在襯有耐火材料的六角形罩六個側面中的三個側面裝設加料門，加料門在一般情況下不開啟，只是在加料或搗爐操作時開啟一個側面，以減少野風進入。
2.采用矮煙罩比高煙罩的排煙量少50%，煙氣溫度約400℃~700℃，當罩內煙氣溫度大于500℃時，煙罩的材質應為耐熱鋼，特別是煙罩側面中的加料門結構的設計要防止變形，開啟靈活，并提高其密封性。

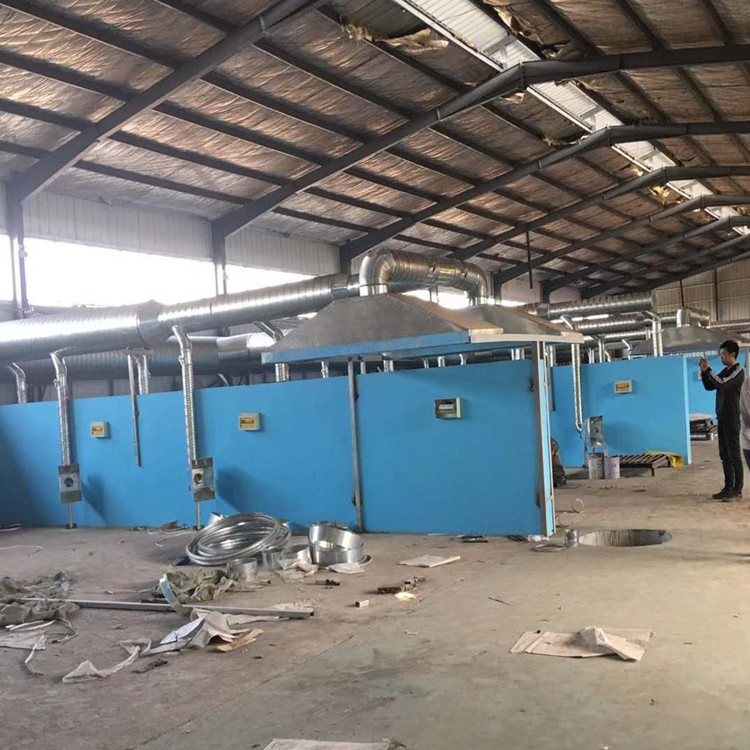

3.吸塵罩：配置一個傘形吸塵罩，內襯檔板，防止火花進入。傘形吸塵罩采用自動選擇方式。吸塵罩在兩個爐體之間移動切換使用。
4.直管旋轉裝置：采用對夾式旋轉裝置，保障支管旋轉的穩定可靠。
5.吸塵罩行走裝置：由于吸塵罩及支管比較大，同時溫度比較高，也有一定的重量，所以安裝行走裝置方便現場操作。
電爐除塵器捕集罩采用固定半密閉罩，該集煙罩布置在爐體上方，設計成與氣流線相配的拱形結構。密閉罩尺寸確定為1m*1m*0.857m。
電爐除塵器吸塵罩旋轉軸承生產制作吸塵煙罩的設計時遵循以下原則：
（1） 不影響生產工藝操作和操作工人的觀察；
（2） 滿足于生產設備的正常作業要求，不影響生產設備的檢修；
（3） 具有足夠的剛度和強度及穩定性，避免高溫區部分熱變性能；
（4） 罩形設計要能有效的組織罩內煙氣向吸口方向流動；
（5） 罩口尺寸能對煙氣流進行有效控制，具有一定的儲蓄容積和罩口平均速度。
（6） 罩子自身應密封良好；
（7） 其他有關要求，罩體鋼板厚3mm。
電爐除塵器吸塵罩旋轉軸承生產廠家報價電爐除塵器煙囪、管道等選型設計方案：
（1）煙囪 ：煙囪采用鋼制煙囪，規格為Φ1600mm，高度為20米。
（2）管道：主管道規格為Φ1000X5出風管為Φ1250。支管道為Φ720。
（3）風機進出口柔性接頭：風機進出口安裝柔性接頭，減少其對除塵器其煙囪的影響。
（4）降溫裝置：設計在除塵器進口位置加裝一套混風閥，將溫度控制在安全值以內。確保設備使用壽命。
